Λεπτομέρειες:
|
Όνομα μερών: | Συσκευή ανάλυσης σύνθετης αντίστασης | Φάσμα συχνότητας: | 1KHz~500KHz/3Mhz/5Mhz |
---|---|---|---|
Ακρίβεια συχνότητας: | ±10 PPM | Ενίσχυση: | Πιεζοηλεκτρικός κεραμικός, υπερηχητικός μετατροπέας, δύναμη υπερηχητική |
Καθαρό βάρος: | 3.5KG | Διαστάσεις: | 240*190*100mm |
Ταχύτητα της μέτρησης: | 0.5s / Ένα πέρασμα | Ακρίβεια φάσης: | 0,15 βαθμοί |
Σειρά σύνθετης αντίστασης: | 0.1Ω~1MΩ | Βήμα συχνότητας: | 0.1Hz σε οποιοιδήποτε |
Υψηλό φως: | Κεραμική υπερηχητική συσκευή ανάλυσης σύνθετης αντίστασης,10 υπερηχητική συσκευή ανάλυσης σύνθετης αντίστασης ελεγκτών PPM,10 συσκευή ανάλυσης σύνθετης αντίστασης ελεγκτών PPM |
Deacription:

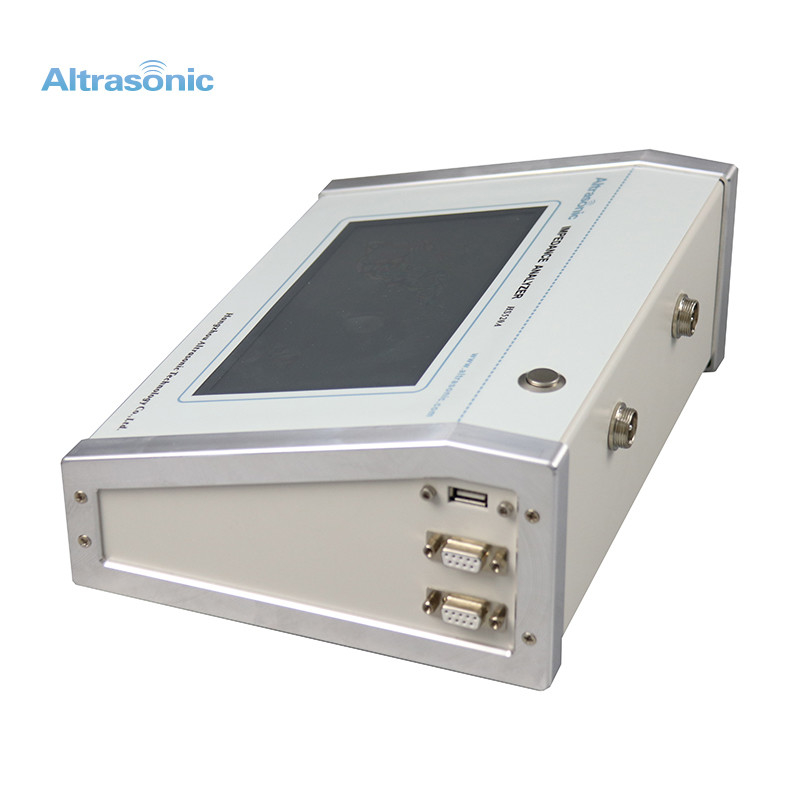

Η υπερηχητική συσκευή ανάλυσης σύνθετης αντίστασης, επίσης γνωστή ως υπερηχητική όργανο μέτρησης συχνότητας, υπερηχητική συσκευή ανάλυσης παραμέτρου μετατροπέων, υπερηχητικός ελεγκτής σύνθετης αντίστασης μετατροπέων, υπερηχητική συσκευή ανάλυσης απόδοσης, το όργανο αποτελείται από το υλικό και το λογισμικό.
Προδιαγραφή:
Όνομα προϊόντων | Υπερηχητική συσκευή ανάλυσης σύνθετης αντίστασης |
Φάσμα συχνότητας | 1kHz~500kHz |
Δείκτης μέτρησης | Όλες οι παράμετροι, η γραφική παράσταση |
Ακρίβεια μέτρησης | <0> |
Ακρίβεια συχνότητας | ±10ppm |
Σειρά σύνθετης αντίστασης | 1Ω~1MΩ |
Μέγεθος | 24*19*10cm |
Θερμοκρασία περιβάλλοντος δοκιμής | 10~40℃ |
Βήμα συχνότητας | 0.1Hz~Any |
Πώς να καθοδηγήσει την παραγωγή του αναλυτή σύνθετης αντίστασης
Για να αξιολογήσουν την απόδοση ενός ταλαντωτή ή ενός συστήματος δόνησης, είναι απαραίτητο να αναλυθούν οι παράμετροι και οι καμπύλες εισόδου.
1) Παράμετροι:
Η συσκευή ανάλυσης σύνθετης αντίστασης μπορεί να χρησιμοποιηθεί για να αξιολογήσει την απόδοση των διάφορων συσκευών όπως ο πιεζοηλεκτρικός κεραμικός, πιεζοηλεκτρικός μετατροπέας, ολόκληρο σύστημα δόνησης (μετατροπέας συν το κέρατο, φόρμα) και ούτω καθεξής. Οι σημαντικότερες παράμετροι της συσκευής ανάλυσης σύνθετης αντίστασης για την ανάλυση των υπερηχητικών συσκευών είναι οι ακόλουθες:
Fs: Η μηχανική συχνότητα αντήχησης, δηλ., η συχνότητα εργασίας του συστήματος δόνησης, πρέπει να σχεδιαστεί όσο το δυνατόν πιό κοντά στην αναμενόμενη αξία, και πρέπει να ταιριάξει με το λειτουργώντας σημείο της παροχής ηλεκτρικού ρεύματος.
Για την καθαρίζοντας μηχανή, όσο υψηλότερη η συνέπεια συχνότητας αντήχησης του ταλαντωτή, ο καλύτερος.
Για την πλαστική μηχανή συγκόλλησης ή την υπερηχητική επεξεργασία, η ηχηρή συχνότητα του ταλαντωτή θα παρεκκλίνει από το λειτουργώντας σημείο όταν το σχέδιο κέρατων ή κύβων είναι αδικαιολόγητο.
R1: Δυναμική αντίσταση, πιεζοηλεκτρική αντίσταση κλάδων σειράς ταλαντωτών, στους ίδιους όρους υποστήριξης, όσο μικρότερος ο καλύτερος. Για τον καθαρισμό ή την ένωση του ταλαντωτή, είναι συνήθως μεταξύ 5 και 20. Εάν είναι πάρα πολύ μεγάλο, ο ταλαντωτής ή το σύστημα δόνησης θα έχει τα προβλήματα, όπως ο κακός συνδυασμός κυκλωμάτων ή η χαμηλή αποδοτικότητα μετατροπής και η σύντομη ζωή ταλαντωτών.
Qm: Μηχανικοί ποιοτικοί παράγοντες, που καθορίζονται με τη μέθοδο καμπυλών αγωγιμότητας, Qm = Fs/(F2-F1), όσο υψηλότερο το Qm, ο καλύτερος, επειδή όσο υψηλότερο το Qm, τόσο υψηλότερη η αποδοτικότητα του ταλαντωτή αλλά Qm πρέπει να ταιριάξει με την παροχή ηλεκτρικού ρεύματος, όταν η αξία Qm είναι πάρα πολύ υψηλή, η παροχή ηλεκτρικού ρεύματος δεν μπορεί να ταιριάξει με.
Για τον καθαρίζοντας ταλαντωτή, όσο υψηλότερη η αξία Qm, ο καλύτερος. Κατά γενική ομολογία, το Qm του καθαρισμού του ταλαντωτή πρέπει να είναι μεταξύ 500 και 1000. Εάν είναι πάρα πολύ χαμηλό, η αποδοτικότητα του ταλαντωτή είναι χαμηλή, εάν είναι πάρα πολύ υψηλό, η παροχή ηλεκτρικού ρεύματος δεν μπορεί να ταιριάξει με.
Για την υπερηχητική συγκόλληση ή την επεξεργασία, η αξία Qm ο ίδιος του ταλαντωτή είναι γενικά περίπου 500-1000, ολόκληρο το σύστημα είναι 1500-3000, εάν πάρα πολύ χαμηλό, η αποδοτικότητα δόνησης είναι χαμηλή, αλλά δεν μπορεί να είναι πάρα πολύ υψηλό, επειδή όσο υψηλότερο το Qm, τόσο στενότερο το εύρος ζώνης εργασίας, η πηγή ισχύος είναι δύσκολο να ταιριαχτεί με, δηλ., τη πηγή ισχύος είναι δύσκολο να εργαστεί στο σημείο συχνότητας αντήχησης, ο εξοπλισμός δεν μπορεί work.CT: Η αξία ικανότητας του ελεύθερου πυκνωτή και της πιεζοηλεκτρικής συσκευής σε 1 kHz είναι η ίδια με αυτήν που μετριέται από τον ψηφιακό μετρητή ικανότητας. Με την αφαίρεση της δυναμικής ικανότητας C1 από αυτήν την αξία, η αληθινή στατική ικανότητα C0, C0 = CT-C1, μπορεί να ληφθεί. Η αυτεπαγωγή πρέπει να χρησιμοποιηθεί
balancethe 20.In που το σχέδιο κυκλωμάτων του καθαρισμού της μηχανής ή της υπερηχητικής μηχανής επεξεργασίας, εξισορρόπηση C0 μπορεί σωστά να βελτιώσει τον παράγοντα δύναμης της παροχής ηλεκτρικού ρεύματος. Υπάρχουν δύο τρόποι να χρησιμοποιηθεί η ισορροπία αυτεπαγωγής, ο παράλληλος συντονισμός και η σειρά συντονισμού.
FP: Αντι-ηχηρή συχνότητα, η ηχηρή συχνότητα του παράλληλου κλάδου του πιεζοηλεκτρικού ταλαντωτή. Σε αυτήν την συχνότητα, η σύνθετη αντίσταση Zmax του πιεζοηλεκτρικού ταλαντωτή είναι η μεγαλύτερη. Εάν η αντι-ηχηρή σύνθετη αντίσταση Zmax είναι πολύ χαμηλή, ο ταλαντωτής έχει τα προβλήματα.
2) γραφική παράσταση
Η συσκευή ανάλυσης σύνθετης αντίστασης παρέχει πέντε είδη ισότιμων διαγραμμάτων, μεταξύ των οποίων τα λογαριθμικά διαγράμματα είναι μεγάλης σημασίας για την ανίχνευση των πιεζοηλεκτρικών συσκευών. Η απόδοση δόνησης του πιεζοηλεκτρικού συστήματος ταλαντωτών ή δόνησης μπορεί να κριθεί άμεσα από το λογαριθμικό ισότιμο διάγραμμα, το οποίο είναι πιό διαισθητικό και πρακτικό.
